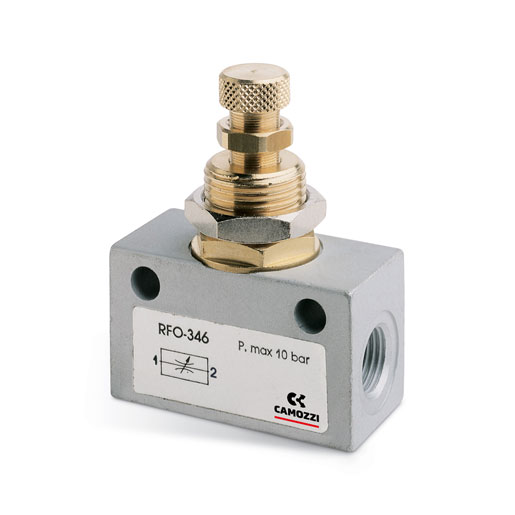

Válvula reguladora de caudal bidireccional 1/4 RFO 346-1/4

Nombre de la Serie RF
Rango de control de caudal Ø 6 máx.
Puertos 1/4
Funcionamiento Bidireccional
• Serie RFO: válvulas bidireccionales para la regulación del flujo
de aire o para la regulación de la presurización y despresurización de un depósito - capacidad
Los reguladores de flujo unidireccionales han sido realizados con conexiones M5, G1/8, G1/4, G3/8 y G1/2.
Las conexiones G1/8 y G1/4 están disponibles cada uno con dos
tipos de regulación distinta
Las conexiones M5, G3/8 y G1/2, en cambio, han un sólo tipo de regulación.
Todos los modelos se pueden montar indistintamente a panel, en cilindros o a pared.
Para la correcta elección de un regulador de flujo proceder de la siguiente forma:
1. Calcular la cantidad de aire en Nl/min
2. Establecer en cuanto tiempo va a efectuar el cilindro su carrera;
3. Controlar los diagramas de cauda
Datos generales
Construcción De Aguja
Grupo de válvulas Regulador unidireccional o bidireccional
Materiales Cuerpo en AL - aguja en latón - juntas en NB
Montaje Mediante tornillos en los orificios pasantes del cuerpo o a panel
Puertos roscados M5 - G1/8 - G1/4 - G3/8 - G1/2
Instalación libre
Temperatura de
funcionamiento 0°C ÷ 80°C (con aire seco - 20°C)
Presión de trabajo 1 ÷ 10 bar (para conexiones roscadas M5 - G1/8 y G1/4)
2 ÷ 10 bar (para conexiones roscadas G3/8 - G1/2)
Presión nominal 6 bares
Caudal nominal Ver gráfico
Diámetro nominal M5 = 1,5 - G1/8 = 2 o 3 mm - G1/4 = 4 o 6 mm - G3/8 y G1/2 = 7 mm
Fluido de aire filtrado Horario de trabajo
