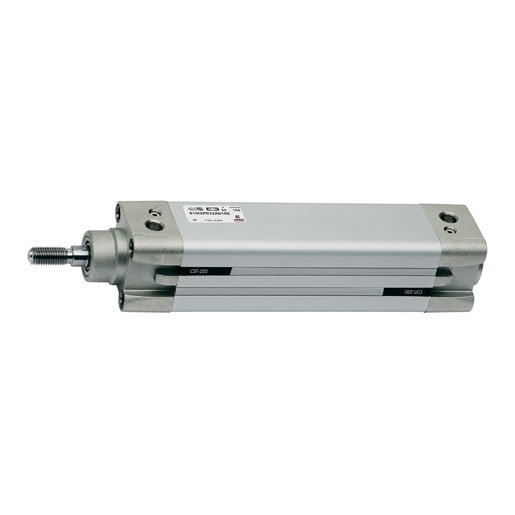

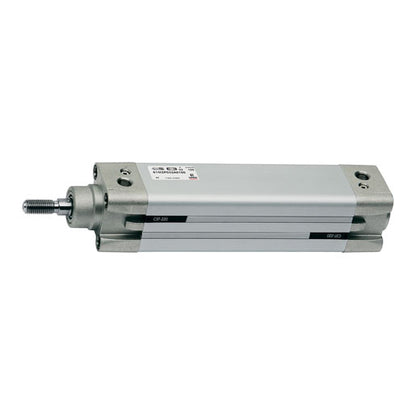

Cilindro neumático perfil en aluminio Ø50 Carr. 125

Funcionamiento Doble efecto, delantero y trasero amortiguado
Nombre de la Serie 61
Carrera 125
Construcción Estándar con tuerca de varilla
Materiales Terminales y pistón AL, vástago de acero inoxidable laminado AISI 420B, tubo perfilado AL anodizado, tirantes y tirante de acero zincado
Versión Estándar, magnética
Diámetro 50
• En cumplimiento con la norma ISO 15552 y la norma previa
DIN/ISO 6431 - VDMA 24562
• Vástago de acero inoxidable
• Amortiguación neumática regulable
• Versiones especiales disponibles:
• Tandem (doble fuerza de empuje y en tracción)
• Baja fricción (fuerza de fricción reducida en mas del 40%)
• Baja temperatura (versiones para -40°C y para -50°C)
• Version G para aplicaciones de polvo: alta resistencia para residuos
de polvo (hormigón, resina, fango, residuos de madera, etc...)
Los cilindros serie 61 han sido diseñados para cumplir con las dimensiones establecidas en los estándares del ISO 15552.
Sobre el perfil de aluminio existen dos ranuras, disponibles en tres lados del perfil, donde es posible montar directamente el sensor de
proximidad para la detección de la posición del pistón.
Esta ranura se puede cubrir con un perfil.
Esta serie es dotada de amortiguadores de carrera regulables.
Adicionalmente estos cilindros están fabricados con amortiguadores mecánicos, con la finalidad de reducir el impacto del émbolo al final de su
carrera.
Datos generales
Tipo de construcción Con tirantes (en el interior del perfil)
Funcionamiento Doble efecto, simple efecto, tándem
Versión de baja fricción: sólo doble efecto
DiseñoISO 15552
Materiales
Estándar: cabezales y pistón en AL, vástago en acero inox AISI 420B rolado, tuerca vástago en acero zincado, camisa perfil de AL anodizado, tirantes y tuercas
tirantes en acero zincado, juntas PU;
Baja fricción: materiales estándar con juntas pistón en NBR y junta vástago en NBR (junta vástago en FKM bajo pedido)
Baja temperatura: material estándar con vástago en acero inox AISI 420B cromado, anillo limpiador del vástago en latón; tirantes en acero inoxidable AISI 420B,
tuercas en acero inox AISI 303, juntas pistón en PU y junta vástago en NBR
Sujeción Con tirantes, brida anterior nupcial posterior, patas, charnela intermedia, charnela anterior y posterior, charnela combinada, charnela basculante
Carreras min - max 10 ÷ 2500 mm
Temperatura de trabajo
Estándar y baja fricción: 0°C ÷ 80°C (con aire seco - 20°C)
Baja temperatura (versión -40°C): -40°C ÷ 60°C (con aire seco -40°C)
Baja temperatura (versión -50°C): -50°C ÷ 60°C (con aire seco -50°C)
Presión de trabajo 1 ÷ 10 bar (estándar y baja temperatura); 0,1 ÷ 10 bar (baja fricción)
Velocidad 10 ÷ 1000 mm/seg, sin carga (estándar y baja temperatura)
5 ÷ 1000 mm/seg, sin carga (baja fricción)
Fluido Aire filtrado, sin lubricación. Para versiones estándar únicamente: si se usa aire lubricado, se recomienda usar aceite ISOVG32. Una vez aplicada la
La lubricación nunca deberá ser interrumpida..
